現在工業廠房設計普遍都是鋼混結構的，由于其獨特的設計理念，使得廠房里面的排風就尤為的重要，那么廠房里面的要想達到效果好，應該設計安裝什么樣的通風天窗呢，下面我們來詳細介紹說明下：

1、通風天窗

通風天窗沿廠房縱向布置，為簡化構造并留出屋面檢修和消防通道，在廠房兩端和橫向變形縫的第一柱間通常不設天窗。在每段天窗的端壁應設置天窗屋面的消防檢修梯。

通風天窗主要由天窗架、天窗屋頂、天窗端壁、天窗側板及天窗扇等組成，如圖所示：

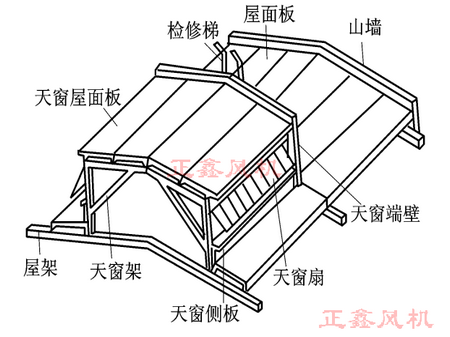

                                 工業廠房通風天窗構造組成

（1）天窗架

天窗架直接承受天窗屋面上的全部荷載。天窗架有鋼筋混凝土天窗架和鋼天窗架兩種。天窗架的跨度為廠房跨度的1/2～1/3，高度為天窗架跨度的0.3～0.5倍。常用天窗架的形式如圖所示：

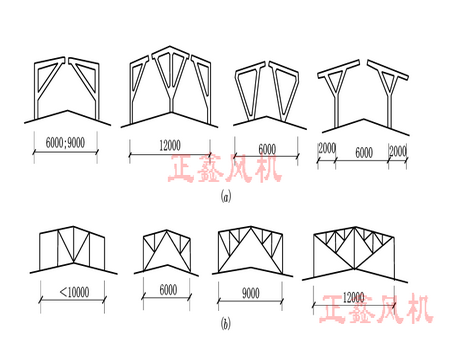

                                      工業廠房天窗架形式

                              (a)鋼筋混凝土組合式天窗架；(b) 鋼天窗架

（2）天窗扇

鋼天窗扇在廠房天窗中應用最廣，也有用木材、塑料等材料。天窗的開啟方式有上懸式和中懸式兩種。為便于開啟，宜使用上懸窗。上懸鋼天窗扇由開啟扇和固定扇等若干單元組成?？梢圆贾贸赏ㄩL窗扇和分段窗扇。

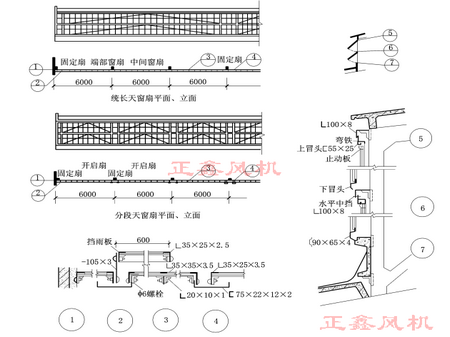

                                  工業廠房上懸式鋼天窗扇構造

（3）天窗側板

為防止雨水濺入車間和防止積雪遮擋天窗扇，在天窗扇下部設置天窗側板。天窗側板多采用鋼筋混凝土槽形板或石棉水泥波瓦等輕質小板，其構造如圖所示：

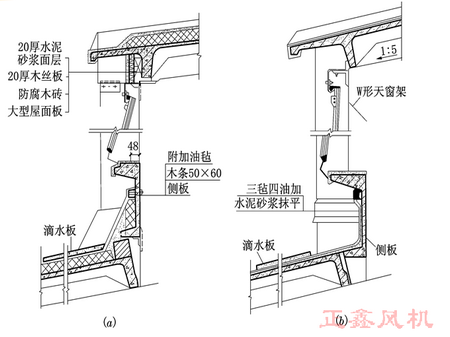

                                         天窗檐口及側板

                        (a)對拼天窗架（屋面保溫）；(b)雙V形天窗架（不保溫）

（4）天窗屋頂及檐口

天窗屋頂?shù)臉?gòu)造與廠房屋頂構造相同。由于天窗寬度及高度較小，天窗檐口多采用帶挑檐的屋面板，挑出長度為300～500mm。

 （5）天窗端壁

天窗兩端的山墻稱為天窗端壁。天窗端壁常用預制鋼筋混凝土端壁和石棉瓦端壁。預制鋼筋混凝土端壁可根據其跨度用2～3塊板拼接而成，其構造如圖所示：

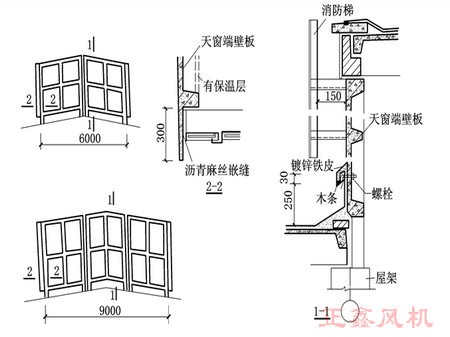

                                                       工業廠房鋼筋混凝土端壁板

以上就是關于通風天窗的詳細介紹，有需要咨詢更多關于通風天窗的目錄請聯系我們！
